TIPO 26Línea Hidráulica

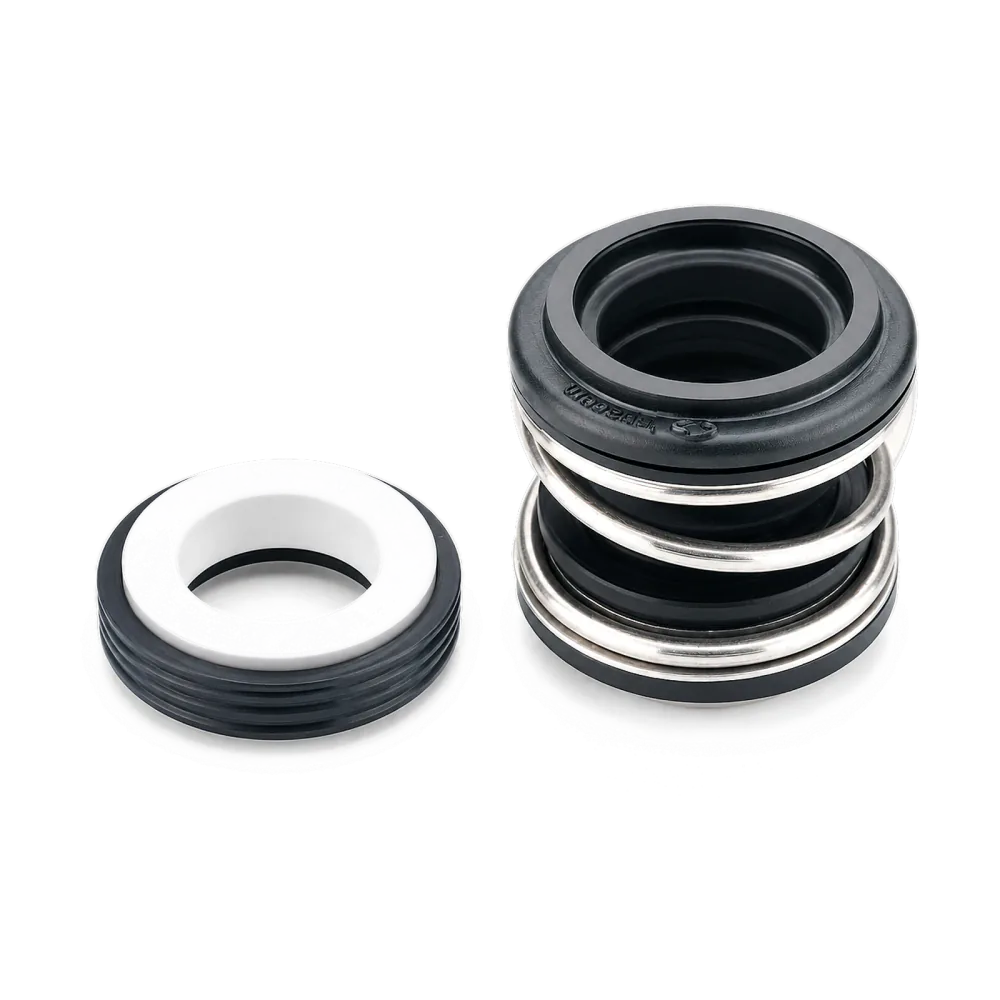

Sello mecánico TIPO 26
Presión
12 bar
Velocidad
12 m/s
Temperatura
200 °C
Diámetros de eje disponibles
5/8"3/4"
Descripción técnica
Sello disponible en diámetros de 5/8" y 3/4" con longitud de trabajo similar al tipo 01. Su característica es proteger el eje de la bomba contra la corrosión. Mediante su configuración de traba en los topes y fuelle reforzado, no se somete a ningún esfuerzo de torsión. Ideal para equipos de alta frecuencia de arranques y paradas (ciclos cortos). Su límite de operación es de hasta 12 bar y 12 m/s.
Tabla dimensional y codificación
Codificación de materiales
Seleccione un material por grupo para armar la codificación completa en la tabla.
Elastómeros
Cara Rotativa
Partes Metálicas
Cara Estacionaria
2 configuraciones dimensionales
Deslice la tabla para ver todas las medidas
| Codificación | Ø Eje | Ø Amm | Ø Bmm | Ø Cmm | Dmm | Emm |
|---|---|---|---|---|---|---|
2610SS | 5/8” | 15,87 | 31,75 | 30,50 | 22,22 | 10,32 |
2612SS | 3/4" | 19,05 | 34,93 | 34,00 | 22,22 | 10,32 |
