TIPO 16Línea Hidráulica
Sello mecánico TIPO 16
Presión
6 bar
Velocidad
12 m/s
Temperatura
200 °C
Diámetros de eje disponibles
12 mm1/2"5/8"3/4"20 mm
Descripción técnica
Tiene la misma aplicación que el sello tipo 06, en diámetros de 1/2", 5/8" y 3/4", recomendado para equipos de baja frecuencia de arranques y paradas (ciclos largos). Su límite de operación es de hasta 6 bar y 12 m/s.

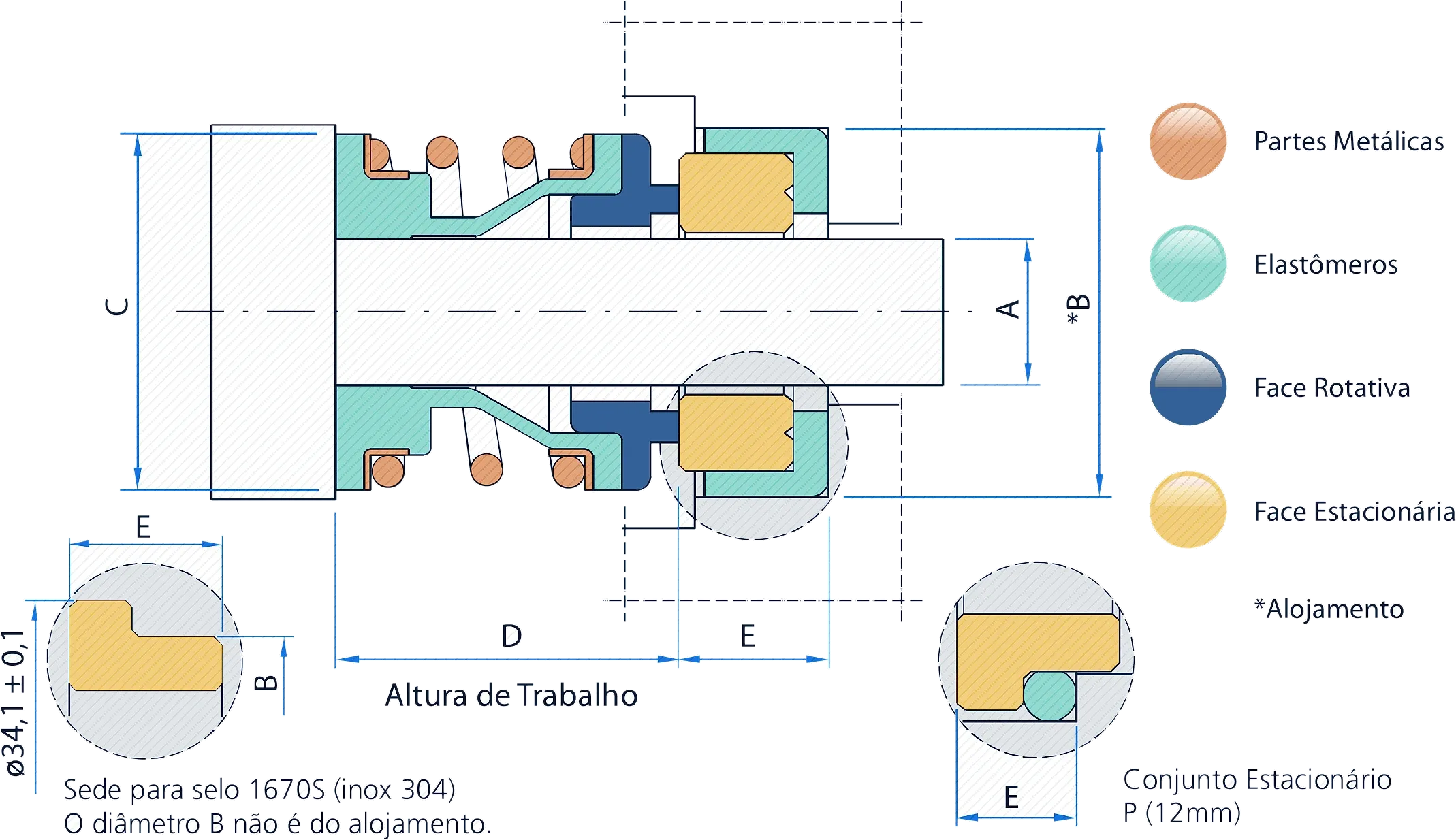

Tabla dimensional y codificación
Codificación de materiales
Seleccione un material por grupo para armar la codificación completa en la tabla.
Elastómeros
Cara Rotativa
Partes Metálicas
Cara Estacionaria
9 configuraciones dimensionales
Deslice la tabla para ver todas las medidas
| Codificación | Ø Eje | Ø Amm | Ø Bmm | Ø Cmm | Dmm | Emm |
|---|---|---|---|---|---|---|
| MÉTRICOS | ||||||
1662SS | 12mm | 12,00 | 25,30 | 23,20 | 17,00 | 6,40 |
1662SP | 12mm | 12,00 | 22,00 | 23,20 | 17,00 | 7,00 |
1670S4P | 20mm | 20,00 | 30,00 | 34,00 | 22,22 | 11,00 |
| POLEGADAS | ||||||
1608DS | 1/2" | 12,70 | 25,40 | 23,20 | 19,50 | 7,40 |
1608SH | 1/2” | 12,70 | 25,40 | 23,20 | 19,50 | 10,85 |
1608SS | 1/2” | 12,70 | 25,40 | 23,20 | 19,50 | 7,40 |
1610CS | 5/8” | 15,87 | 31,75 | 30,50 | 20,20 | 10,32 |
1610SS | 5/8” | 15,87 | 31,75 | 30,50 | 22,22 | 10,32 |
1612SS | 3/4” | 19,05 | 34,93 | 34,00 | 22,22 | 10,32 |
